Online Hilfe zur Inbetriebnahme-Software DRIVE.EXE

gültig für DRIVE.EXE Version 5.53 KS285, Ausgabe März 2018

Dieses Dokument wurde als Original in deutscher Sprache erstellt.

Inhalt

Allgemeines

Bedienung der Online Hilfe

SW Installation

Produktübersicht

Inbetriebnahmestrategien

Übersicht Servoantriebe

Fehler- und Warnmeldungen

Weiterführende Dokumentation

Beseitigung von Störungen

Bildschirmaufbau

Glossar

Bildschirmseiten

Kommunikation

Lageregler (PI

Verstärker

Lageregler (P)

Slot

Positionierdaten

Basiseinstellungen

Einrichtbetrieb

Motor synchron

Parameter Fahrauftrag

Motor asynchron

El. Getriebe

Feedback

Status

Encoder

Istwerte

I/O digital

Terminal

I/O analog

PROFIBUS

Stromregler

PROFIBUS Gerätesteuerung

Drehzahlregler

SERCOS

Oszilloskop

SERCOS Service

Service-Parameter eingeben

I/O-Erweiterung

Bode Plot




Bedienung der Online Hilfe

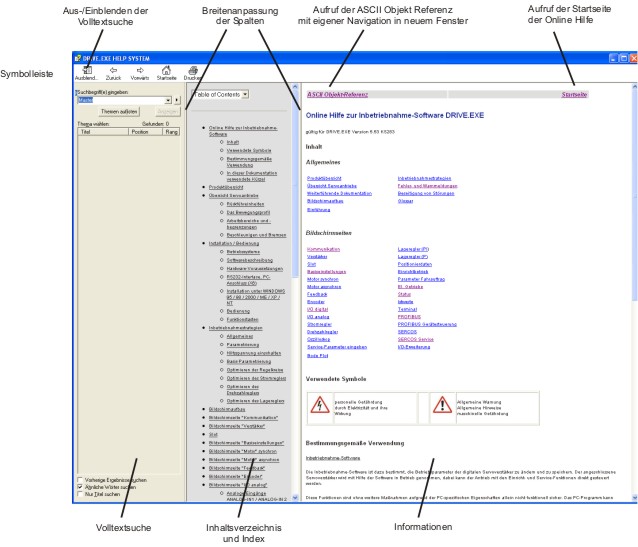

helpscreen

Die Online-Hilfe ist wie eine Internetseite aufgebaut und zu bedienen. Klicken auf einen ASCII Parameternamen im Text (blau, unterstrichen) öffnet die zugehörige Beschreibung der ASCII-Objekt-Referenz

Navigation

Das Navigationsfenster mit Inhaltsverzeichnis und Index ist nur sichtbar, wenn Sie die Online-Hilfe über die Menüleiste des Inbetriebnahme-Programms aufgerufen haben. Wenn Sie die Taste F1 verwenden, wird nur das Informationsfenster und das Suchfenster eingeblendet. Sie können dann über das Symbol "Startseite" die Onlinehilfe in Volldarstellung neu öffnen.

Volltextsuche

Die Schaltfläche "Ein-/Ausblenden" aktiviert/deaktiviert die Volltextsuche.


Wenn beim ersten Aufruf des Hilfesystems das Fenster zur Eingabe des Suchbegriffs trotz Betätigen der Schaltfläche EINBLENDEN nicht erscheint, ist die Spaltenbreite des Suchfensters durch das Betriebssystem mit "0" vordefiniert. Verändern Sie in diesem Fall die Spaltenbreite durch Ziehen der grauen Spaltentrennlinie am linken Fensterrand wie unter WINDOWS üblich.

Verwendete Symbole


personelle Gefährdung
durch Elektrizität und ihre
Wirkung




Allgemeine Warnung
Allgemeine Hinweise
maschinelle Gefährdung


Bestimmungsgemäße Verwendung

Inbetriebnahme-Software

Die Inbetriebnahme-Software ist dazu bestimmt, die Betriebsparameter der digitalen Servoverstärker zu ändern und zu speichern. Der angeschlossene Servoverstärker wird mit Hilfe der Software in Betrieb genommen, dabei kann der Antrieb mit den Einricht- und Service-Funktionen direkt gesteuert werden.

Diese Funktionen sind ohne weitere Maßnahmen aufgrund der PC-spezifischen Eigenschaften allein nicht funktionell sicher. Das PC-Programm kann unerwartet gestört oder gestoppt werden, so dass im Fehlerfall bereits eingeleitete Bewegungen nicht mehr vom PC aus gestoppt werden können.

warning_r_general

Der Maschinenhersteller muss eine Risikobeurteilung der Maschine erstellen und ist für die funktionelle, maschinelle und personelle Sicherheit der Maschine verantwortlich. Dies gilt insbesondere für die Auslösung von Bewegungen mit Hilfe von Funktionen der Inbetriebnahme-Software.

Das Online Parametrieren eines laufenden Antriebs ist ausschließlich Fachpersonal mit weitreichenden Kenntnissen in den Bereichen Antriebstechnik und Regelungstechnik erlaubt.
Auf Datenträger gespeicherte Datensätze sind nicht gesichert gegen ungewollte Veränderung durch Dritte. Nach Laden eines Datensatzes müssen Sie daher grundsätzlich alle Parameter prüfen, bevor Sie den Servoverstärker freigeben.



In dieser Dokumentation verwendete Kürzel

In der Tabelle unten werden die in diesem Handbuch verwendeten Abkürzungen erklärt.

Kürzel.

Bedeutung

AGND

Analoge Masse

AS

Wiederanlaufsperre, personell sicher

BTB/RTO

Betriebsbereit

CAN

Feldbus (CANopen)

CE

Communité Européenne

CLK

Clock (Taktsignal)

COM

Serielle Schnittstelle eines PC-AT

DGND

Digitale Masse

DIN

Deutsches Institut für Normung

Disk

Magnetspeicher (Diskette, Festplatte)

EEPROM

Elektrisch löschbarer Festspeicher

EMV

Elektromagnetische Verträglichkeit

EN

Europäische Norm

IEC

International Electrotechnical Commission

ISO

International Standardization Organization

LED

Leuchtdiode

MB

Megabyte

NI

Nullimpuls

NSTOP

Endschaltereingang Drehrichtung links

PC

Personal Computer

PGND

Masse des verwendeten Interfaces

PSTOP

Endschaltereingang Drehrichtung rechts

RAM

flüchtiger Speicher

RBallast

Ballastwiderstand (Bremswiderstand)

RBext

Externer Ballastwiderstand (Bremswiderstand)

RBint

Interner Ballastwiderstand (Bremswiderstand)

RES

Resolver

ROD

Inkrementelle Positionsausgabe

SPS

Speicherprogrammierbare Steuerung

SRAM

Statisches RAM

SSI

Synchron-Serielles-Interface

UL

Underwriter Laboratory

V AC

Wechselspannung

V DC

Gleichspannung

VDE

Verein deutscher Elektrotechniker

XGND

Masse der 24V Versorgungsspannung
