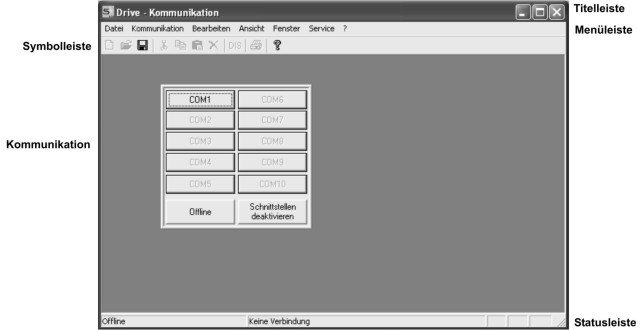

Bildschirmaufbau




Titelleiste

In der Titelleiste des Hauptfensters wird der Programmname, die Stationsadresse und der Name des jeweils aktuellen Datensatzes (Verstärkers) angezeigt.
Wird offline gearbeitet, wird nicht die Stationsadresse, sondern eine laufende Nummer grösser 1000 angezeigt und eventuell der Speicherort (Ordner+Dateiname) des geladenen Datensatzes.



Symbolleiste

Über Windows-typische Symbole können Sie einzelne Funktionen direkt starten.



Statusleiste

Hier werden aktuelle Informationen zur Datenkommunikation angezeigt.



Menüleiste


DATEI

Öffnen

Vom Datenträger wird ein Datensatz gelesen und aktuell. Der Servoverstärker muss disabled sein.

Schließen

Der aktuelle Datensatz wird geschlossen und nicht gespeichert.

Speichern

Speichern des aktuellen Datensatzes auf Datenträger unter Beibehaltung des Dateinamens, sofern der Datensatz bereits einen Namen hatte. Wenn der Datensatz noch keinen Dateinamen hatte, werden Sie zur Eingabe eines Namens und Speicherortes aufgefordert. Sie können Parameter und Fahrsätze in eine Datei oder in getrennte Dateien speichern.

Speichern unter

Speichern des aktuellen Datensatzes auf Datenträger. Sie werden zur Eingabe eines Namens und des Speicherortes aufgefordert.

Drucken

Der aktuelle Datensatz wird ausgedruckt. Sie können wählen, ob die Daten an den Systemdrucker gesendet oder in einer Datei gespeichert werden.

Seitenansicht /
Druckeinrichtung

Verwenden Sie diese Funktionen wie in jeder anderen Windows-Software.

Beenden

Programm beenden.

KOMMUNIKATION

COM1..COM10

Wenn eine dieser Schnittstellen für die Kommunikation mit dem Servoverstärker zur Verfügung steht, also nicht von anderen Geräten oder Treibern verwendet wird, erscheint der Schriftzug schwarz und kann angewählt werden. Verwenden Sie diese Schnittstelle für den Anschluss des Servoverstärkers und wählen Sie sie an.

Offline

Auch wenn kein Servoverstärker angeschlossen ist, können Sie mit der Inbetriebnahme-Software arbeiten. Sie können einen Datensatz von der Festplatte (Diskette) laden, bearbeiten und wieder abspeichern. Die Funktionen und Bildschirmseiten der Software, die nur im Online-Modus sinnvoll sind, können nicht angewählt werden.

Schnittstellen
deaktivieren

Deaktiviert den Zugriff der Inbetriebnahme-Software auf die Schnittstellen COM1 … COM10. Diese Funktion wird wichtig, wenn z.B. über ein externes Terminalprogramm auf den Servoverstärker zugegriffen werden soll, ohne die Inbetriebnahme-Software zu beenden.

Multidrive

Mit Hilfe dieser Funktion kann die Verbindung zu anderen Servoverstärkern aufgenommen werden, die über die CAN-Schnittstelle mit dem Servoverstärker verbunden sind, mit dem die Kommunikation über die RS232-Schnittstelle stattfindet. Dazu müssen an allen Geräten unterschiedliche Stationsadressen eingestellt sein. Diese Funktion sollte nicht bei laufenden Feldbusapplikationen verwendet werden.

Nur aktives Fenster aktualisieren

Beeinflusst die Aktualisierung der Istwertanzeige in geöffneten Fenstern.

aktiviert: nur aktives Fenster wird aktualisiert

deaktiviert: die Istwerte in allen geöffneten Fenstern werden ständig aktualisiert, darunter leidet jedoch die Aktualität der Anzeigen.

Niedrige Übertragungspriorität

Verzögerung der seriellen Kommunikation zugunsten der Datenübertragung über einen Feldbus.

TOOLS

Terminal, Monitor, Oszilloskop, Status

Öffnet die entsprechende Bildschirmseite

BEARBEITEN

Rückgängig, Ausschneiden, Kopieren, Einfügen

Verwenden Sie diese Funktionen wie in jeder anderen Windows-Software.

ANSICHT

Symbolleiste
Statusleiste

Schalter zum Ein-/Ausblenden der Symbolleiste (oben) bzw. der Statusleiste (unten).

FENSTER

Überlappend
Nebeneinander
Symbole anordnen

Verwenden Sie diese Funktionen wie in jeder anderen Windows-Software.

SERVICE

STOP (F9)

Bricht die Bewegung des Antriebes ab. Abhängig von der gerade aktivierten Betriebsart ist das Verhalten des Antriebes unterschiedlich:

OPMODE=0    Antrieb bremst mit der eingestellten Bremsrampe des Drehzahlreglers (DEC)

OPMODE=2    Antrieb trudelt aus

OPMODE=8    Abbruch des aktuellen Fahrsatzes und Abbremsen der innerhalb des Fahrsatzes definierten Bremsrampe.

Wenn die Bildschirmseite "Oszilloskop/Service" aktiv ist, können Sie hier auch die Servicefunktionen starten.

? (Hilfefunktion)

Ruft die HTML Hilfedatei auf.
